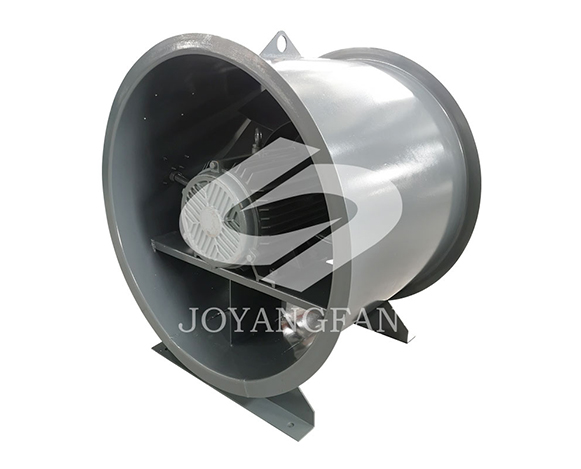

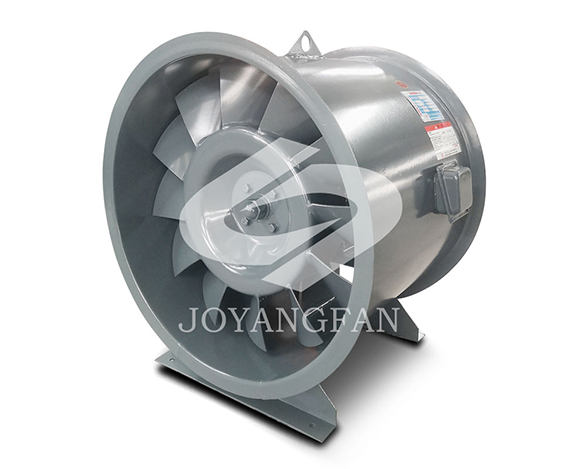

SWF/HL3-2A型混流風機采用子午面加速方法設計,其葉輪輪轂為錐形
,風機外殼經特別設計有效地降低外流噪聲
,在單位風量、單位風壓的工況下
,比A聲級可降低2-3dB(A)
,同時在較低轉速的情況下
,可獲得較高風機壓力,可代低壓離心風機
。
風機按機號分為250-1400mm十八種規格
,系列風量為500-110000m3/h
,全壓為50-1400Pa。風機根據調速方式可分為單速(l型)
,雙速(Ⅱ型)
。雙速風機可滿足用戶對不同工況點性能調節的需要,配用雙速電機
,實現兩檔調速
,風機也可配用變頻電機和變頻控制器,實現無級調速
,建議調節頻率鎖定在25Hz-50Hz
。
為適應防爆環境需要,風機可做成防爆風機
,防爆等級為EXdllBT4。
為適應不同場所噪聲的要求
適用場合
風機可廣泛應用于民用建筑
、工礦企業、賓館
、飯店
、博物館
、體育館等逼風換氣場所
,最適用于管道加壓、送風和排風及高層建筑
、一般建筑的通風換氣之用
。
標準配置
1.標準配置 ●葉輪;●電機;●機殼;●底腳。
| | 2.備選件及附件(訂貨時注明是否購買) ※減振設備 |
加工工藝
1.風機葉輪為鋼制
,輪轂液壓拉伸成型
,葉片沖壓后液壓成形,葉片與輪轂焊接裝配成形
。葉輪經靜、動平衡校正,平衡精度不大于G5.6級

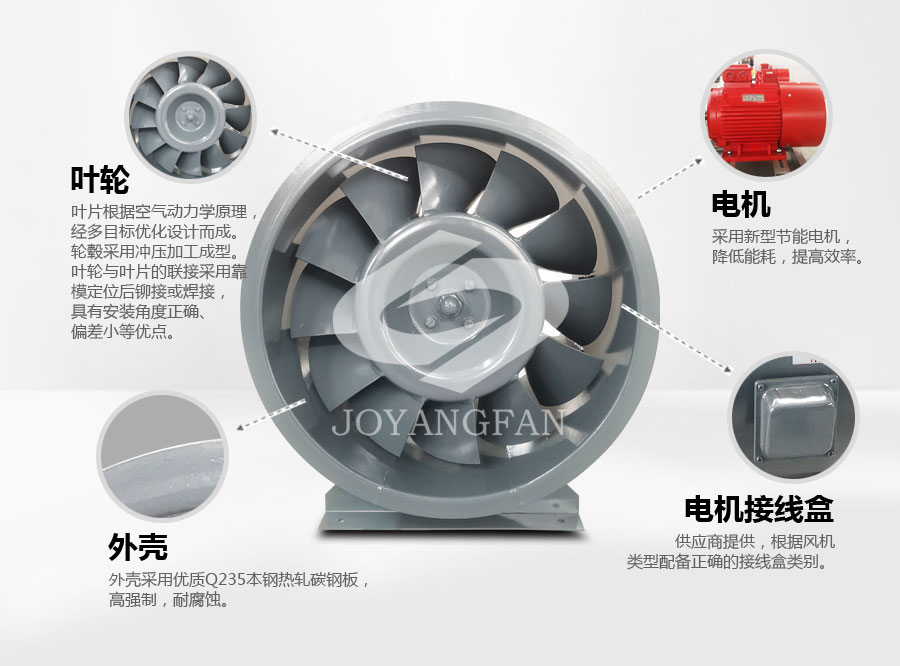

產品結構性能

-

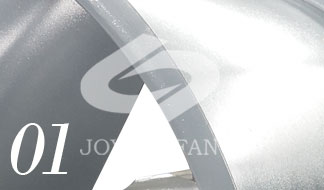

外殼
外殼采用優質Q235本鋼熱軋?zhí)间摪?div id="jfovm50" class="index-wrap">,其特點高強制,耐腐蝕
。公司擁有先進的激光切割器下料,板材表面無劃痕
,外觀亮麗
。板材內層涂有防腐防銹漆
,外層顏色采用高級灰
,兩層漆面,確保設備在室外工況下長期不生銹
。風機箱體常規默認雙層
,外層應為鍍鋅鋼[選項:環氧樹脂靜電噴涂處理的]
,內層應采用消音孔板
,中間為玻璃纖維材料
。該材料具備A級不燃的阻燃特性。大大減少風機運行時產品的噪音
。
-
電機
采用生產電機生產設備和檢查手續齊全的風機專用配套電機,均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合,采用B3安裝結構
。電機防護等級為IP54
,絕緣等級F級
,溫升等級B級
。電機軸承應為滾珠式免潤滑型。電機功率儲備系數應按110%取
