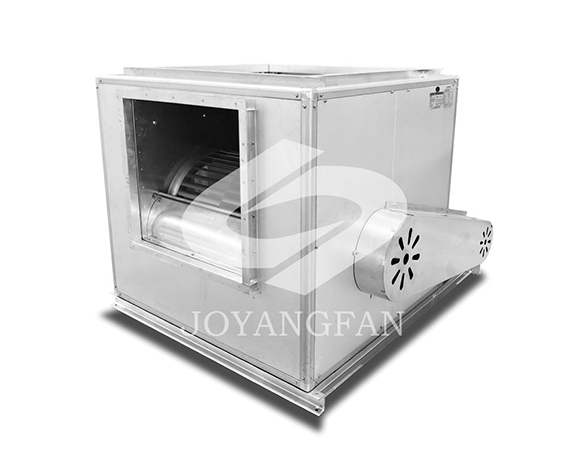

HTFC型柜式離心風機

HTFC型柜式離心風機是一種高效率

、低噪聲箱式離心風機

。產品由低噪聲前傾多翼離心風機、電機

、軸承

、傳動件、消聲型箱體等組成

。根據安裝位置的不同

，提供12種不同的角度的進出風口位置，以滿足用戶不同的安裝需要

。根據消防與通風的不同要求分A式和B式兩種類型

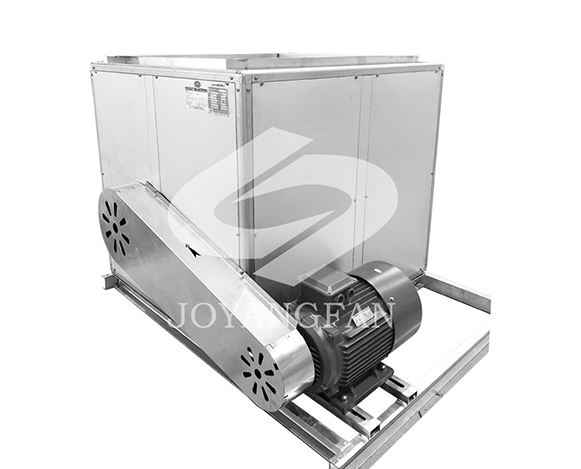

，A式電機裝在箱體外，用于消防排煙

，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗

，能在300℃高溫條件下連續運行60分鐘以上；B式電機裝在箱體內

，用于通風換氣

。在100℃條件下連續運行20小時。

風機按直徑分為9”～40”十三種規格

，系列風量為1650~85000 m3/h，全壓為180~1000Pa

。HTFC型柜式離心風機經不斷的改進和開發

，現可分為Ⅰ、Ⅱ兩種類型

，其中Ⅰ型為單速型

，Ⅱ型為雙速，配用雙速電機

，實現兩檔調速

，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器

，實現變頻調速

，建議調節頻率鎖定在范圍25Hz～50Hz。

為適應防爆環境需要

，風機可做成防爆風機

，防爆等級為EXdⅡBT4，適用于易燃

、易爆氣體的場所

。

為適應不同場所噪聲的要求

，風機均可配不同長度的消聲器，也可將風機消聲型箱本加厚

，以降低風機噪聲

。

風機可加配初效、中效或高效過濾器

，以提高空氣的清潔度

，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度

。

立即咨詢

返回列表

運轉條件


適用場合

風機可廣泛應用于賓館

、飯店、禮堂

、影劇院

、地下室、廠礦企業

、辦公樓

，高檔樓盤地下室，城市管廊

，等場所通風排煙

，特別適用于需要低噪聲、大風量通風排煙的場所

。

標準配置

4.1．標準配置
● 葉輪

； ● 皮帶輪、皮帶

；
● 機芯（機殼

、集流器、支架）

； ● 皮帶罩（僅A式）

；
● 電機； ● 消聲型箱體

；
● 軸承

； ● 電機調節道軌；
● 主軸

； ● 進出口法蘭

。

4.2．備選件及附件（訂貨時注明是否購買）
※ 減振設備； ※ 控制箱

； ※ 消聲器

； ※ 對接法蘭； ※ 過慮器

。
※ 電機防雨罩（僅A式）

加工工藝

1．風機葉輪

、機殼為優質鍍鋅板

，全部模具化生產，采用鉚接

、咬接等手段

，表面清潔平整、不存在焊接變形現象

，葉輪經動

、靜平衡校正，其平衡精度不大于4.0級

。

2．風機消聲型箱體采用框架

、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架）

，箱板的外板為彩涂板

，表面清潔美觀、耐腐蝕性強

，內層為鍍鋅消聲微穿孔板或鍍鋅板

，夾層可采用超細玻璃棉、防火保溫板

、聚苯乙烯復合板等經發泡工藝處理

，可進一步降低噪聲。產品可進行現場拆裝

。

產品結構性能

外殼
風機消聲型箱體采用框架
、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架）
，箱板的外板為彩涂板
，表面清潔美觀、耐腐蝕性強
，內層為鍍鋅消聲微穿孔板或鍍鋅板，夾層可采用超細玻璃棉
、防火保溫板
、聚苯乙烯復合板等經發泡工藝處理，可進一步降低噪聲
。
電機
采用生產設備和檢測手續均齊全的風機專用電機
，并均通過ISO9001, 國家防爆認證，3C認證
，能效認證
。，主要電機供應商有：ABB
、西門子（貝德）
、浙江朝舜
，浙江中特電機，浙江創新電機
，等國內廠商
。
葉輪
前彎葉輪較后傾葉輪，同等轉速
，風量更大
；前彎葉輪較后傾葉輪，同等工況
，轉速低
，噪聲低；旋壓的入口文丘里管與葉輪精密配合
，整流效果好
，進一步降低噪聲。前彎葉輪采用設計精巧的加強絲桿
，確保長期可靠運轉
；后傾葉輪選點精確的加強筋，確保長期安全運行
；穩固的槽鋼框架支撐風機
，保證了風機平穩運行。
蝸殼
蝸殼采用流線型雙進風結構
，“匹茲堡”拼接工藝
，漏風率為零；雙側板一次成型
，精度高
，減小裝配后尺寸誤差；葉片一次沖壓成型
，專門夾具確保葉片安裝精確定位
。
電機接線盤
由于電機位于風機內部，供應商應提供將接線引至風機外部的電機接線盒
，并根據消防型
、防爆型、普通型等應用
，分別配備正確的接線盒類型
。
三層隔音面板
隔音面板采用三層設計，層層阻隔
，隔音
、靜音效果好，環保安全。
