RTC型全鋁制離心式屋頂風機

RTC型全鋁制離心式屋頂風機離心式屋頂風機，其葉輪采用離心式葉輪

，可適用風量小而壓力較高的場所

；采用單層風帽。

風機按葉輪直徑分300-1000mm八種規格

，系列風量為900-49000m3/h

，靜壓50-460Pa。

風機根據不同環境需求

，可制成防爆型

，適用于非腐蝕的含有易燃、易爆氣體的場所

，防腐型可適用于含有腐蝕性氣體的環境中

。

為滿足用戶對不同工況的性能調節需要，風機可配用雙速電機

，實現兩檔調速

，也可配用變頻電機和變頻控制器，實現變頻調節

。建議調節頻率鎖定在25Hz-50Hz（訂貨時注明）

。

風機根據用戶需要可配手動或電動調節門、自垂百葉等（訂貨時注明）

。

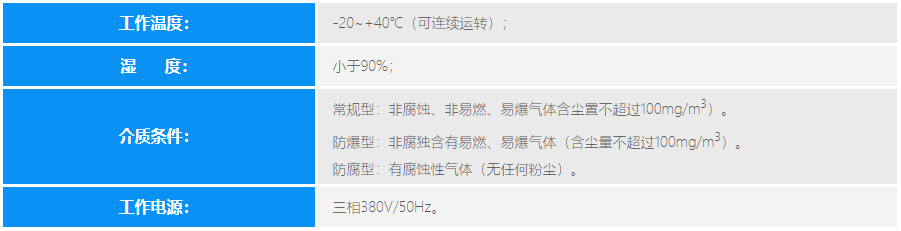

運轉條件


適用場合

風機主要應用于工廠企業廠房

、電站等高壓、小流量場所屋頂排風換氣

。

標準配置

1．標準配置
● 鋁制葉輪

； ● 電機； ● 鋁制機殼（風筒

、集流器

、支架）； ● 鋁制風帽

。

2．皮帶傳動配置
● 鋁制葉輪

； ● 電機； ● 鋁制機殼（風筒

、集流器

、支架）； ● 鋁制風帽

； ● 電機支架

； ● 皮帶 ● 皮帶輪； ● 主軸及軸承

。

3．備選件及附件（訂貨時注明是否購買）
※控制箱

； ※消聲器

； ※安全網。

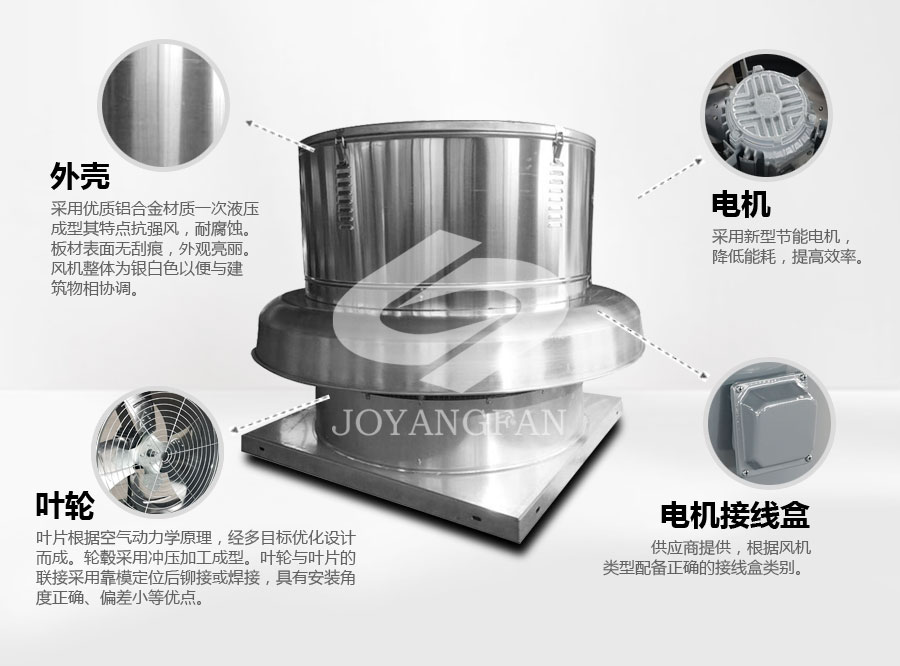

產品結構性能

外殼
采用優質鋁合金材質一次液壓成型其特點抗強風
，耐腐蝕
。板材表面無刮痕，外觀亮麗
。風機整體為銀白色以便與建筑物相協調
。
電機
采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識
。電機應與風機負載緊密配合
，采用B3安裝結構。電機防護等級為IP54
，絕緣等級F級
，溫升等級B級。電機軸承應為滾珠式免潤滑型
。電機功率儲備系數應按110%取
，以提升風機使用的安全性。
葉輪
葉片下料時使用粗糙的毛胚模板
，輪轂與葉片焊接或鉚接時的人工定位法，使葉輪成型后葉片角度偏差過大
，直接影響使用效率與噪聲
。葉片根據空氣動力學原理，經多目標優化設計而成
。輪轂采用沖壓加工成型
。葉輪與葉片的聯接采用靠模定位后鉚接或焊接，具有安裝角度正確
、偏差小等優點
。每個葉輪均經靜、動平衡校驗
。葉輪應經過靜態和動態平衡, 達到國際標準標準的G2.5平衡等級
。
電機接線盒
由于電機位于風機內部，供應商應提供將接線引至風機外部的電機接線盒
，并根據消防型
、防爆型、普通型等應用
，分別配備正確的接線盒類型
。

產品3C認證

消防風機及認證【僅適用于消防排煙】

消防風機及認證【僅適用于消防排煙】該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求并提供擁有檢測資質的機構出具的檢測報告

。同時還需要經國家指定的消防安全檢測機構按照GA 211-2009《消防排煙風機耐高溫試驗方法》檢測

，在主風道介質溫度為280℃時必須能夠連續運行30分鐘以上

，保證耐高溫性能符合標準要求并提供擁有檢測資質的機構出具的檢測報告。
